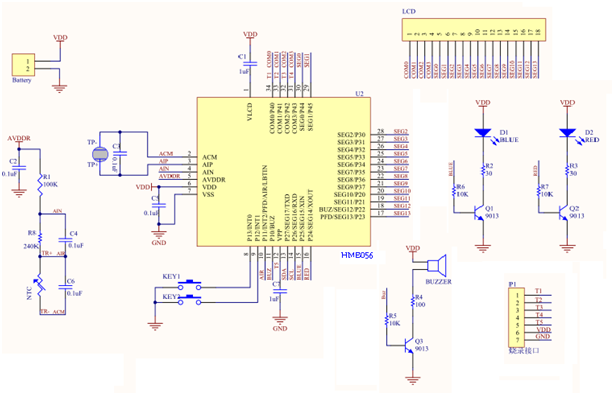

红外测温方案HME056介绍

产品简介

本芯片是高精度24位ADC的SOC产品，外围资源丰富：RTC，可选的多种稳压电源输出，灵活设置的PGIA模块，升压模块，UART、I2C、SPI、TIMER、PWM/PDM、PFD、CAPTURE输出模块，LCD驱动等。

本产品带16K Bytes OTP，可以低压自烧录，烧录电压范围：2.4V~3.6V，OTP可以替代EERPOM使用。

超低功耗设计，典型应用时整个芯片的工作电流约750uA，非常适合低功耗的应用。提供三种工作模式：正常工作模式、待机模式、休眠模式。

性能特征

·        ◆ 高精度ADC，ENOB=18.8bits@8sps，差分2通道或单端4通道

·        ◆ 低噪声高输入阻抗前置放大器，1、12.5、50、100、200倍增益可选；

·        ◆ 8位RISC超低功耗MCU，在2MHz工作时钟，MCU部分在3V工作电压下电流典型值为300uA；32kHz时钟工作在待机模式下的电流只有1.5uA，休眠模式下电流典型值小于1uA

·        ◆ 16k Bytes OTP程序存储器，512 Bytes SRAM数据存储器

·        ◆ 低压烧录功能，可以替代外部EEPROM

·        ◆ 集成多种时钟振荡器，灵活多样的时钟选择，选择外部晶振时，支持停振检测功能

·        ◆ ADC输出速率可选择范围：8SPS-2kSPS

·        ◆ 24SEG×4COM液晶驱动电路，超低功耗和大驱动能力设计；内含程控升压模块，可以在低压条件下维持高亮显示，并支持灰度调节

·        ◆ 内有硅温度传感器，可单点校准

·        ◆ 输出1.2V低温漂基准

·        ◆ 输出四种可选择稳压源：2.4V/2.6V/2.9V/3.3V，提供外部传感器激励信号

·        ◆ 灵活的电池检测功能，检测范围 2.0V~3.3V

·        ◆ ADC外部基准与内部基准可选，内部集成多种基准选项

·        ◆ RTC模块，可以提供秒信号输出

·        ◆ 丰富的外围资源：UART，I2C，SPI，PWM/PDM，PFD，TIMER，CAPTURE

·        ◆ 掉电检测电路和上电复位电路

·        ◆ 工作电压范围：2.4V~3.6V

·        ◆ 工作温度范围：-40℃~ 85℃
